KOMPROMISSLOSE NETZWERKVISIBILITÄT — WO ES DRAUF ANKOMMT
Der branchenweit leistungsstärkste portable Netzwerk-TAP mit 1G-400G Performance
100% Portabel | Extra-sichere Modelle | Gehärtete Modelle
PacketRaven TAPs bieten eine breite Palette an Netzwerk-Zugangs-/Abgriffspunkten für die sichere, zuverlässige und unterbrechungsfreie Überwachung von Kupfer- und Glasfasernetzwerken. Darüber hinaus liefern unsere TAPs 100% zuverlässige Netzwerkdaten an Monitoring- und Security-Tools, ohne einen einzigen Ausfallpunkt zu schaffen. Sie gewährleisten so höchste Integrität für die Netzwerksicherheit und -analyse und lassen sich nahtlos in die Netzwerkleitung integrieren, um den gesamten Datenverkehr unterbrechungsfrei auszuleiten.
Da sie auf der OSI-Schicht 1 ohne MAC- oder IP-Adressen arbeiten, sind sie ohne spezielle Ausrüstung nicht erkennbar und bieten so einen robusten Schutz vor Hackern und gewährleisten die Datenintegrität.
PacketRaven Portable TAPs sind primär für mobile Zwecke konzipiert, können aber auch mit Hilfe eines 19-Zoll-Montagerahmens in Rechenzentren installiert werden, oder mittels Hutschienen-Clip auf einer DIN-Hutschiene, und verfügen (bei aktiven Modellen) über redundante Stromversorgungen für eine erhöhte Zuverlässigkeit.
Unsere portablen Kupfer-Netzwerk-TAPs sind FPGA-basierte Geräte für Kupfernetzwerke, unterstützen Geschwindigkeiten von 10 Mbit/s, 100 Mbit/s und 1 Gbit/s, und besitzen auch schon in der Standardversion eine Datendiodenfunktion die eine unidirektionale Kommunikation gewährleist und sicher stellt, dass der Datenverkehr nur in eine Richtung fliessen kann. Sie bietet somit einen weiteren Security-Layer der einen erhöhten Schutz vor Angreifern und fehlerhaften Konfigurationen bietet.
In ähnlicher Weise sind PacketRaven Fiber-TAPs passive Auskopplungselemente für optische Netzwerke, die den gesamten Datenverkehr ohne Unterbrechung aus- bzw. weiterleiten. Darüber hinaus unterstützen sie Geschwindigkeiten von bis zu 400G.
Darüber hinaus kombinieren unsere aktiven Hybrid-Glasfaser-TAPs Medienkonvertierung und Signalregeneration und bieten passive, sichere und zuverlässige Datenabgriffe in optischen Netzwerken und leiten diese Daten an Kupfer-basierte Topologien weiter. Diese TAPs sind auf der Netzwerkseite passiv und verhindern so Verkehrsunterbrechungen bei Stromausfällen. Sie verfügen aber auch über redundante Stromversorgungen für die Zuverlässigkeit auf der aktiven Monitoring-Seite. Auch unsere hybriden TAPs verfügen über eine Datendiode, wobei die Monitoring-Ports physisch von den Netzwerk-Ports isoliert sind, um unbefugten Zugriff zu verhindern. Sie unterstützen Geschwindigkeiten von 100 Mbit/s (100Base-FX) oder 1 Gbit/s (1000Base-SX).
PRAXISERPROBTE SPEZIALLÖSUNGEN verfügbar
PacketRaven Portable 1G Kupfer RJ45 TAP
PacketRaven Portable RJ45-Kupfer (Network) zu RJ45-Kupfer (Monitoring) und RJ45-Kupfer (Netzwerk) zu SFP (Monitoring) sind leistungsstarke, FPGA-basierte Netzwerk-TAPs, die für das sichere, verlustfreie Monitoring von 10M-, 100M- und 1G-Ethernet-Verbindungen entwickelt wurden. Sie wurden für maximale Zuverlässigkeit entwickelt und spiegeln 100% des Netzwerkverkehrs – einschließlich FCS/CRC-fehlerhafter Pakete, die SPAN-Ports normalerweise verwerfen – ohne Latenz oder das Risiko von Paketverlusten.
Beide TAPs arbeiten völlig unsichtbar im Netzwerk ohne IP- oder MAC-Adresse, wodurch sie immun gegen Hackerangriffe sind und die Einhaltung höchster Sicherheitsanforderungen gewährleisteten, einschließlich Unterstützung für Secure Boot, verschlüsselte Firmware und eine optionale Hochsicherheits-version, die nach den IEC 62443-Standards für kritische Infrastrukturen zertifiziert ist. Die Reverse-Path-Isolation gewährleistet die volle Datendioden-Funktionalität und verhindert jegliche Einspeisung von Daten in das Netzwerk über den Monitoring-Port.
Portable PacketRavens wurden für den mobilen und robusten Einsatz vor Ort entwickelt, unterstützen bis zu 16K Jumbo-Frames und bieten eine einfache Plug-and-Play-Einrichtung mittels DIP-Schalterkonfiguration. Sie verfügen über mehrere Betriebsmodi, darunter Breakout, Aggregation und Regeneration, und ermöglicht so einen vielseitigen Einsatz in verschiedenen Anwendungsszenarien. Beide werden über redundante AC/DC-Netzteile mit Failover-Unterstützung mit Strom versorgt und bieten außerdem PoE/PoE+-Passthrough-Funktionen. Ihr Design gewährleistet dank eines Failsafe-Modus den Betrieb auch bei Stromausfällen, und eine galvanische Isolation garantiert eine 100 % reaktionsfreie Datenerfassung.
PacketRavens bieten höchste Zuverlässigkeit und operative Effizienz und sind damit die ideale Wahl für Netzwerkdiagnosen, Sicherheitsforensik und Performance-Monitoring sowohl in Unternehmensumgebungen als auch in kritischen Infrastrukturen.
MODELLE
| RJ45-KUPFER TAP-MODELLE – STANDARD | |||||
|---|---|---|---|---|---|
(siehe „Montageoptionen“) | |||||
| Artikelnummer | Standard | Netzwerk | Interface NET./MON. | BETRIEBSMODI | |
| PRP-SCC-1GA | 10/100/1000Base-T | 10M/100M/1000M | RJ45 | RJ45 | Aggregation, Breakout, Regeneration |
| PRP-SCS-1GA | 10/100/1000Base-T | 10M/100M/1000M | RJ45 | SFP | Aggregation, Breakout, Regeneration |
| PRP-SCC-1GB | 10/100/1000Base-T | 10M/100M/1000M | RJ45 | RJ45 | Breakout |
| PRP-SCS-1GB | 10/100/1000Base-T | 10M/100M/1000M | RJ45 | SFP | Breakout |
| RJ45-KUPFER TAP-MODELLE – HARDENED | |||||
|---|---|---|---|---|---|
(siehe „Montageoptionen“) | |||||
| Artikelnummer | Standard | Netzwerk | Interface NET./MON. | Betriebsmodi | |
| PRP-SCC-1GA-S | 10/100/1000Base-T | 10M/100M/1000M | RJ45 | RJ45 | Aggregation, Breakout, Regeneration |
| PRP-SCC-1GAO-S | 10/100/1000Base-T | 10M/100M/1000M | RJ45 | RJ45 | Aggregation |
| PRP-SCC-1GBO-S | 10/100/1000Base-T | 10M/100M/1000M | RJ45 | RJ45 | Breakout |
HIGHLIGHTS
- 10Base-T, 100Base-TX, 1000Base-T, 10/100/1000 BaseT – unterstützte Netzwerkgeschwindigkeiten 10M, 100M und 1G
- Sicheres, grundsolides FPGA-basiertes Design
- Alternative zu SPAN-/Mirror-Ports – spiegelt 100% des Datenverkehrs inklusive FCS/CRC fehlerbehaftete Pakete, die eventuell von SPANs verworfen werden
- Unsichtbar im Netzwerk, keine IP-Adresse, keine MAC-Adresse, kann nicht gehackt werden
- Garantiert keine Paketverluste

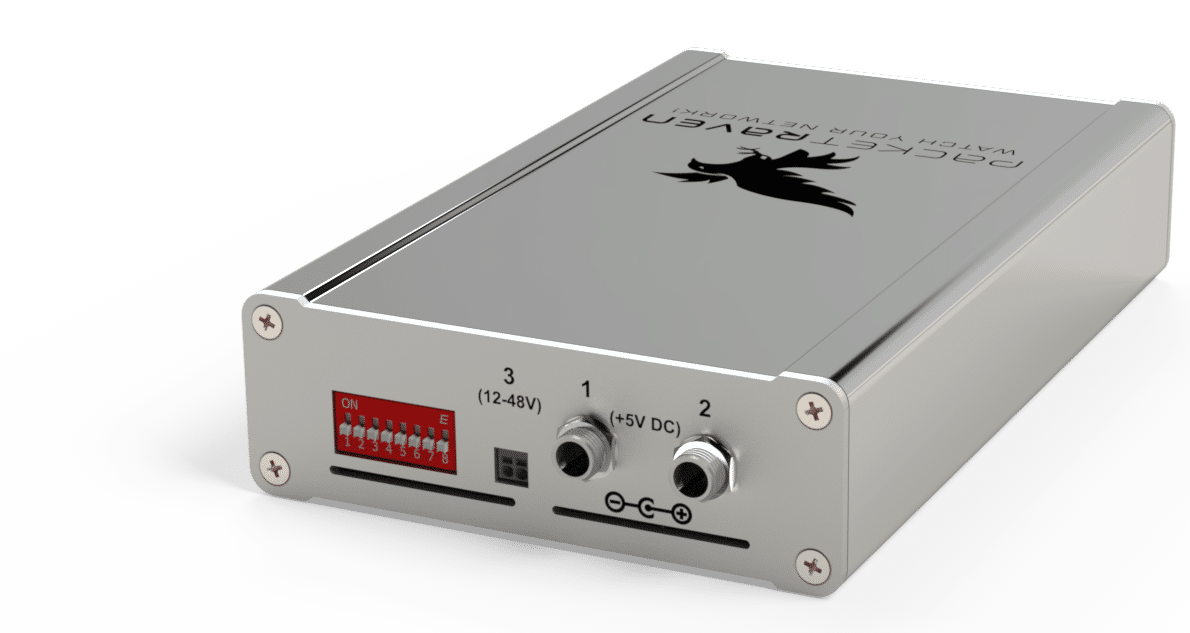

- Stromversorgung über redundante AC/DC-Netzteile (5V) und/oder 12-48V DC-Spannung
- Unterstützen PoE 802.3af Passthrough
- Unterstützen Fail-Safe-Modus für Ausfallsicherheit bei Stromausfall
- Unterstützen Breakout-, Aggregation- und Regeneration-Modus
- 100% rückwirkungsfrei durch galvanische Trennung (Datendioden-Funktion)
- Unterstützen bis zu 16k Jumbo Frames
- Plug-n-Play – Betriebsmoduswechsel über DIP-Schalter

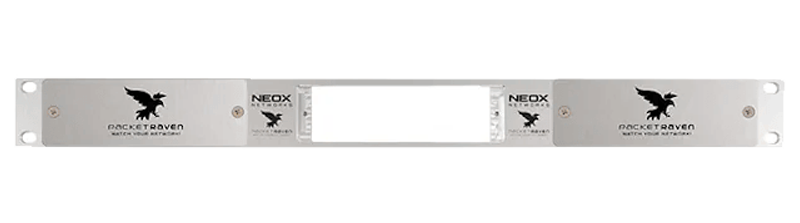

- Verschiedene Montageoptionen verfügbar
- Entwickelt, assembliert, zertifiziert und getestet in Deutschland
MAßE, GEWICHT & ZERTIFIZIERUNGEN
| ABMESSUNGEN (BxHxT) / GEWICHT | ZERTIFIZIERUNGEN |
|---|---|
| 10,6 cm x 3,5 cm x 16,4 cm / ca. 0,5 kg | CE, FCC, RoHS, WEEE, EN 55032 KL. A/B, EN 55035, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 50121-4:2016*, EN 50129* |
PacketRaven Portable 1G M12-Kupfer TAPs
PacketRaven M12-Kupfer-TAPs sind robuste, FPGA-basierte Netzwerk-TAPs, die speziell für raue Industrieumgebungen und Applikationen entwickelt wurden und M12-Konnektivität erfordern. Sie unterstützen 10M-, 100M- und 1G-Ethernet-Geschwindigkeiten und liefern 100% Echtzeit-Traffic-Mirroring, einschließlich FCS/CRC-fehlerhafter Pakete, die von SPAN-Ports oft ausgelassen werden.
Mit ihren vollständig passiven, IP- und MAC-freien Design sind unsere M12-TAPs im Netzwerk unsichtbar und somit immun gegen Cyber-Bedrohungen, wodurch sie sich ideal für kritische Infrastrukturen und Transportsysteme eignen. Sie verfügen außerdem über eine Reverse-Path-Isolation, die eine echte Datendiodenfunktionalität ermöglicht und sicherstellt, dass der überwachte Datenverkehr nicht verändert oder zurück ins Netzwerk eingespeist werden kann.
NEOX M12-TAPs sind auf Langlebigkeit ausgelegt und bieten robusten Schutz vor Vibrationen, Staub und Feuchtigkeit und erfüllen die Anforderungen der IEC 62443 für industrielle Cybersicherheit. Sie unterstützen bis zu 16K Jumbo-Frames und arbeiten im Breakout-, Aggregations- und Regenerationsmodus, wodurch flexible Einsatzmöglichkeiten möglich sind. Die Konfiguration erfolgt einfach über DIP-Schalter, und die TAPs arbeiten dank redundanter AC/DC-Stromeingänge und PoE/PoE+-Passthrough-Unterstützung unter allen Bedingungen zuverlässig.
Bei Stromausfall sorgt ein Fail-Safe-Modus für die unterbrechungsfreie Aufrechterhaltung der Netzwerkverbindung. Durch die galvanische Trennung ist ein reaktionsfreier Betrieb für eine genaue Erfassung des Datenverkehrs gewährleistet. Die in Deutschland assemblierten und getesteten PacketRaven M12-Kupfer-TAPs kombinieren industrielle Robustheit mit einem hochsicheren Design und sind damit die perfekte Lösung für Transportsysteme, Fabrikautomation und Fernüberwachungsumgebungen, in denen Zuverlässigkeit und Schutz an erster Stelle stehen.
MODELLE
| M12 TAP-MODELLE – STANDARD | |||||
|---|---|---|---|---|---|
(siehe „Montageoptionen“) | |||||
| Artikelnummer | Standard | Netzwerk | Interface NET./MON. | BETRIEBSMODI | |
| PRP-M12-1GA | 10/100/1000Base-T | 10M/100M/1000M | M12 (X-coded) | M12 (X-coded) | Aggregation, Breakout, Regeneration |
| PRP-M12-1GB | 10/100/1000Base-T | 10M/100M/1000M | M12 (X-coded) | M12 (X-coded) | Breakout |
| M12 TAP-MODELLE – HARDENED | |||||
|---|---|---|---|---|---|
(siehe „Montageoptionen“) | |||||
| Artikelnummer | Standard | Netzwerk | Interface NET./MON. | Betriebsmodi | |
| PRP-M12-1GA-S | 10/100/1000Base-T | 10M/100M/1000M | M12 (X-coded) | M12 (X-coded) | Aggregation, Breakout, Regeneration |
| PRP-M12-1GAO-S | 10/100/1000Base-T | 10M/100M/1000M | M12 (X-coded) | M12 (X-coded) | Aggregation |
| PRP-M12-1GBO-S | 10/100/1000Base-T | 10M/100M/1000M | M12 (X-coded) | M12 (X-coded) | Breakout |
HIGHLIGHTS
- 10Base-T, 100Base-TX, 1000Base-T, 10/100/1000 BaseT – unterstützte Netzwerkgeschwindigkeiten 10M, 100M und 1G
- Sicheres, grundsolides FPGA-basiertes Design
- Alternative zu SPAN-/Mirror-Ports – spiegelt 100% des Datenverkehrs inklusive FCS/CRC fehlerbehaftete Pakete, die eventuell von SPANs verworfen werden
- Unsichtbar im Netzwerk, keine IP-Adresse, keine MAC-Adresse, kann nicht gehackt werden
- Garantiert keine Paketverluste
- Stromversorgung über redundante AC/DC-Netzteile (5V) und/oder 12-48V DC-Spannung
- Unterstützen PoE 802.3af Passthrough
- Unterstützen Fail-Safe-Modus für Ausfallsicherheit bei Stromausfall
- Unterstützen Breakout-, Aggregation- und Regeneration-Modus
- 100% rückwirkungsfrei durch galvanische Trennung (Datendioden-Funktion)
- Unterstützen bis zu 16k Jumbo Frames
- Plug-n-Play – Betriebsmoduswechsel über DIP-Schalter
- Verschiedene Montageoptionen verfügbar
- Entwickelt, assembliert, zertifiziert und getestet in Deutschland
MAßE, GEWICHT & ZERTIFIZIERUNGEN
| ABMESSUNGEN (BxHxT) / GEWICHT | ZERTIFIZIERUNGEN |
|---|---|
| 10,6 cm x 3,5 cm x 16,4 cm / ca. 0,5 kg | CE, FCC, RoHS, WEEE, EN 55032 KL. A/B, EN 55035, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 50121-4:2016*, EN 50129* |
PacketRaven Portable 100M/1G SFP TAP
Der PacketRaven SFP-TAP ist eine robuste, hochsichere Abgriff-Lösung für 100M- und 1G SFP-basierte Fiber- und Kupfer-Netzwerkumgebungen. Mit seiner sicheren, FPGA-basierten Architektur gewährleistet er selbst unter Volllast einen Betrieb mit extrem geringer Latenz und ohne Paketverlust. Im Gegensatz zu SPAN-Ports bietet er 100% Visibilität des Datenverkehrs, einschließlich FCS/CRC-fehlerhafter Pakete, die für ein genaues Monitoring und eine forensische Analyse unerlässlich sind. Kompatibel mit diversen Standards wie 100Base-FX, 1000Base-LX, 1000Base-SX, 1000Base-ZX und 1000Base-T bietet er zuverlässige Performance für verschiedenste Netzwerkszenarien.
Sein für das Netzwerk unsichtbares Design ohne IP- oder MAC-Adresse gewährleistet, dass es nicht gehackt werden kann, und macht es ideal für die sichere, passive Überwachung in sensiblen Infrastrukturen. Das Gerät verfügt über die Data Diode-Funktionalität von NEOX, die eine 100-prozentige Isolierung des Rückwegs gewährleistet, einen unidirektionalen Datenfluss garantiert und somit den Schutz kritischer Infrastrukturen unterstützt.
Der TAP bietet Breakout-, Aggregations- und Regenerationsmodi und unterstützt bis zu 16K Jumbo Frames, wodurch er sich für moderne Umgebungen mit hohem Datenaufkommen eignet.Die Stromredundanz ist durch zwei AC/DC-Netzteile oder einen 12–48-V-Gleichstromeingang gewährleistet und die Konfiguration erfolgt einfach über DIP-Schalter.
Diese Plug-and-Play-Lösung umfasst mehrere Montageoptionen, einschließlich Rack-Montage, und wird für höchste Qualitätssicherung assembliert, getestet und zertifiziert. Durch seine unübertroffene Zuverlässigkeit und erhöhte Sicherheit ist der PacketRaven Fiber SFP-TAP die optimale Wahl für Unternehmen, die einen sicheren, verlustfreien und transparenten Fiber- oder Kupfer-Netzwerkzugang mit Geschwindigkeiten von 100 Mbit/s und 1 Gbit/s benötigen.
MODELL
| SFP-TAP MODELL | |||||
|---|---|---|---|---|---|
 Wenn Sie ein TAP mit DIN-Hutschienen-Montageclip benötigen, bestellen Sie bitte zusätzlich den Montageclip PRP-DIN-CLIP! Wenn Sie ein TAP für die Rackmount-Montage benötigen, bestellen Sie bitte zusätzlich die Frame-Bügel PRP-1U3-CLIP, sowie ggf. den Rackmount-Einbaurahmen für 3 TAPs PRP-1U3-V2!
(siehe „Montageoptionen“) |
|||||
| Artikelnummer | Standards | Netzwerk | Interface NET./MON. | Betriebsmodi | |
| PRP-SSS-1GA | 100Base-FX, 100Base-TX, 1000Base-LX, 1000Base-SX, 1000Base-ZX, 1000Base-T | 100M/1G | SFP | SFP | Aggregation, Breakout, Regeneration |
HIGHLIGHTS
- Unterstützt 100M und 1G Netzwerkgeschwindigkeiten – 100Base-FX, 100Base-TX, 1000Base-LX, 1000Base-SX, 1000Base-ZX, 1000Base-T
- Sicheres, grundsolides FPGA-basiertes Design
- Alternative zu SPAN-/Mirror-Ports – spiegelt 100% des Datenverkehrs inklusive FCS/CRC fehlerbehaftete Pakete, die eventuell von SPANs verworfen werden
- Unsichtbar im Netzwerk, keine IP-Adresse, keine MAC-Adresse, kann nicht gehackt werden
- Garantiert keine Paketverluste
- 100% passiv ohne Beeinträchtigung der aktiven Netzwerkverbindung, keine zusätzliche Latenzzeit
- Stromversorgung über redundante AC/DC-Netzteile (5V) und/oder 12-48V DC-Spannung
- Unterstützen PoE 802.3af Passthrough
- Unterstützen Fail-Safe-Modus für Ausfallsicherheit bei Stromausfall
- Unterstützen Breakout-, Aggregation- und Regeneration-Modus
- 100% rückwirkungsfrei durch galvanische Trennung (Datendioden-Funktion)
- Unterstützen bis zu 16k Jumbo Frames
- Plug-n-Play – Betriebsmoduswechsel über DIP-Schalter
- Verschiedene Montageoptionen verfügbar
- Entwickelt, assembliert, zertifiziert und getestet in Deutschland
MAßE, GEWICHT & ZERTIFIZIERUNGEN
| ABMESSUNGEN (BxHxT) / GEWICHT | ZERTIFIZIERUNGEN |
|---|---|
| 10,6 cm x 3,5 cm x 16,4 cm / ca. 0,5 kg | CE, FCC, RoHS, WEEE |

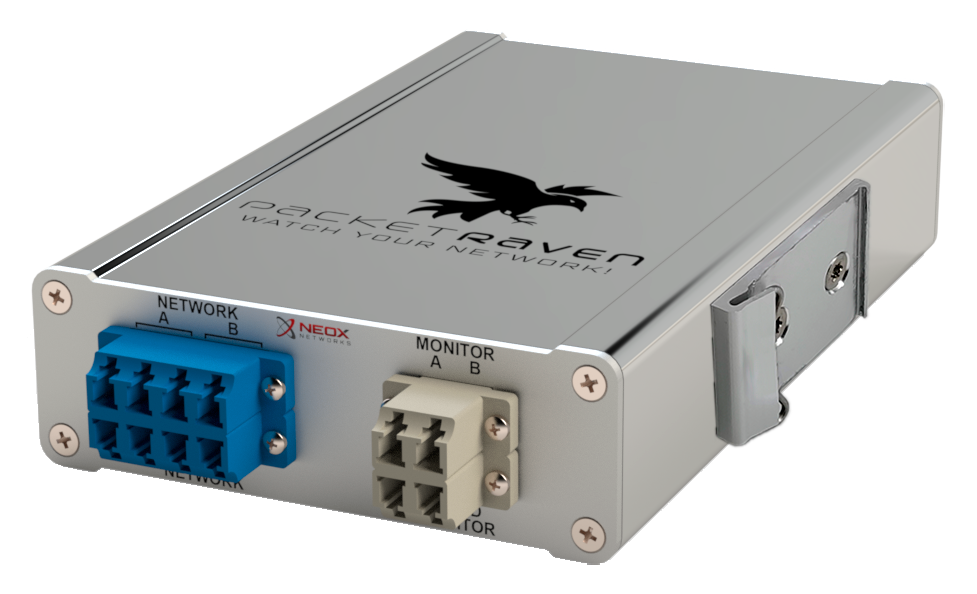

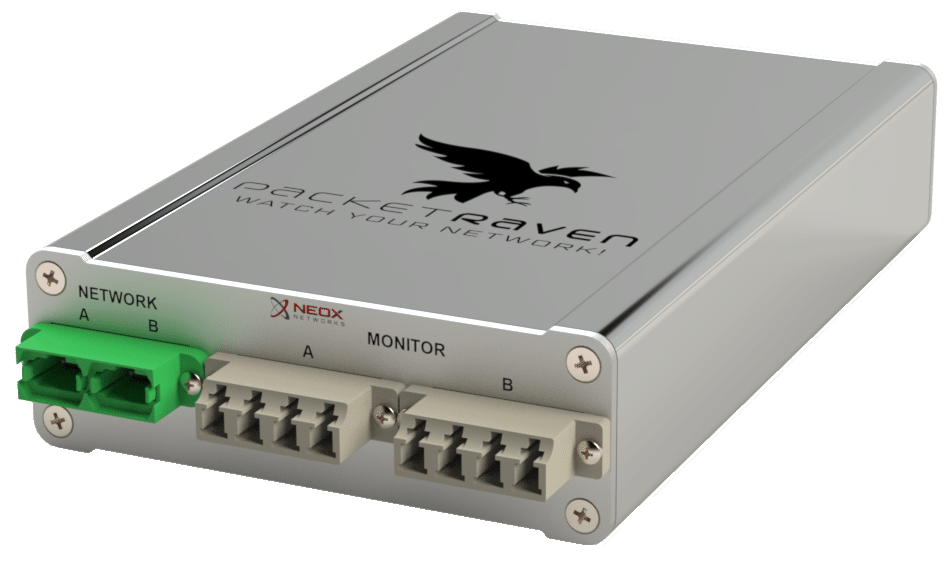

PacketRaven Portable 400G SM Fiber-TAPs
Die portablen PacketRaven 1–400Gbps Singlemode Fiber-TAPs sind eine äußerst vielseitige, vollständig passive optische Netzwerkverkehrsabgriffs-lösung, die für die Unterstützung von Hochgeschwindigkeitsnetzwerken der nächsten Generation von 1 Gbit/s bis 400 Gbit/s entwickelt wurde. Dank ihrer extrem niedrigen Latenz garantieren sie selbst bei maximalem Durchsatz einen Paketverlust von null.
Im Gegensatz zu SPAN-Ports erfasst diese TAPs 100% des Datenverkehrs, einschließlich FCS/CRC-fehlerhafter Pakete, und sind damit ideal für forensische Analysen und präzise Netzwerkvisibilität. Ihre für das Netzwerk unsichtbare Architektur ohne IP- oder MAC-Adresse gewährleistet vollständige Tarnung und Immunität gegen Cyberangriffe und bietet eine sichere Grundlage für sensible Umgebungen wie im Finanzsektor, im Verteidigungswesen oder kritische Infrastrukturen.
Die Unterstützung von bis zu 16K Jumbo Frames und variablen optischen Split-Ratios (50:50 bis 90:10) gewährleistet, dass sie vielfältige Anwendungsfälle abdecken, vom Echtzeit-Monitoring bis zur kontinuierlichen Paketaufzeichnung. Als rein passive TAPs benötigen sie keine externe Stromversorgung und gewährleisten so eine unterbrechungsfreie Weiterleitung des Datenverkehrs auch bei Stromausfällen. Sie sind Plug-and-Play-fähig und mit verschiedenen Montageoptionen erhältlich, darunter tragbare Feldkits und Rack-Montagekonfigurationen, wodurch sie sich hervorragend für Labor-, Rechenzentrums- und Remote-Feldapplikationen eignen.
Mit einer Performance von bis zu 400 Gbit/s bieten die portablen Fiber-TAPs von PacketRaven unübertroffene Zuverlässigkeit, Transparenz und Sicherheit für moderne optische Hochgeschwindigkeitsnetzwerke.
Für Branchen mit besonders hohen Sicherheitsanforderungen bieten wir noch eine Secure Version dieser passiven Fiber-TAPs an. Diese besitzen eine zusätzliche Datendiodenfunktionalität die eine 100-prozentige Isolierung des Rückwegs sicherstellt.
MODELLE
| SINGLEMODE FIBER-TAP MODELLE – STANDARD | ||||||||
|---|---|---|---|---|---|---|---|---|
Alle TAPs für den Fasertyp OS2 sind auch mit OS1 kompatibel!
(siehe „Montageoptionen“) | ||||||||
| Artikelnummer | Standard | Netzwerk | Faser-Typ | Wellen- länge | Split Ratio | Interface NET./MON. | TAP- Version | |
| PRP-OS2-SLL | * | 1G/10G/ 25G/40G/ 50G/100G/ 200G/400G | OS2 | 1260 – 1650 nm | 50:50, 60:40 oder 70:30 ** | LC | LC | Single-TAP |
| PRP-OS2-DLL | * | 1G/10G/ 25G/40G/ 50G/100G/ 200G/400G | OS2 | 1260 – 1650 nm | 50:50, 60:40 oder 70:30 ** | LC | LC | Dual-TAP |
* Verschiedene Base-Typen
** Weitere auf Anfrage
| SINGLEMODE FIBER-TAP MODELLE – SECURE | ||||||||
|---|---|---|---|---|---|---|---|---|
Alle TAPs für den Fasertyp OS2 sind auch mit OS1 kompatibel! Wenn Sie ein TAP mit DIN-Hutschienen-Montageclip benötigen, bestellen Sie bitte zusätzlich den Montageclip PRP-DIN-CLIP! Wenn Sie ein TAP für die Rackmount-Montage benötigen, bestellen Sie bitte zusätzlich die Frame-Bügel PRP-1U3-CLIP, sowie ggf. den Rackmount-Einbaurahmen für 3 TAPs PRP-1U3-V2!(siehe „Montageoptionen“) | ||||||||
| Artikelnummer | Standard | Netzwerk | Faser-Typ | Wellen- länge | Split Ratio | Interface NET./MON. | TAP- Version | |
| PRP-OS2-SLL-1310S | 1G/10G/25G/ 40G/50G/100G/ 200G/400G | * | OS2 | 1310 nm | 50:50, 60:40 oder 70:30 ** | LC | LC | Single-TAP |
| PRP-OS2-SLL-1550S | 1G/10G/25G/ 40G/50G/100G/ 200G/400G | * | OS2 | 1550 nm | 50:50, 60:40 oder 70:30 ** | LC | LC | Single-TAP |
| PRP-OS2-DLL-1310S | 1G/10G/25G/ 40G/50G/100G/ 200G/400G | * | OS2 | 1310 nm | 50:50, 60:40 oder 70:30 ** | LC | LC | Dual-TAP |
| PRP-OS2-DLL-1550S | 1G/10G/25G/ 40G/50G/100G/ 200G/400G | * | OS2 | 1550 nm | 50:50, 60:40 oder 70:30 ** | LC | LC | Dual-TAP |
* Verschiedene Base-Typen
** Weitere auf Anfrage
HIGHLIGHTS
- 1000Base-LX/ZX – unterstützte Netzwerkgeschwindigkeiten: 1G, 10G, 25G, 40G, 50G, 100G, 200G und 400G
- Alternative zu SPAN-Ports – spiegelt 100 % des Datenverkehrs einschließlich FCS/CRC-fehlerhafter Pakete, die von SPANs möglicherweise verworfen werden
- Unsichtbar im Netzwerk, keine IP-Adresse, keine MAC-Adresse, kann nicht gehackt werden
- Garantiert keine Paketverluste
- 100% passiv, ohne Beeinträchtigung der aktiven Netzwerkverbindung, keine zusätzliche Latenz
- In verschiedenen Split-Ratios erhältlich – z. B. 50:50, 60:40, 70:30 (weitere auf Anfrage)
- Keine Stromversorgung erforderlich, 100 % passiv
- Plug-and-Play
- Unterstützt bis zu 16k Jumbo-Frames
- Verschiedene Montageoptionen verfügbar
- Entwickelt, assembliert, zertifiziert und getestet in Deutschland
MAßE, GEWICHT & ZERTIFIZIERUNGEN
| ABMESSUNGEN (BxHxT) / GEWICHT | ZERTIFIZIERUNGEN |
|---|---|
| 10,6 cm x 3,5 cm x 16,4 cm / ca. 0,5 kg | CE, FCC, RoHS, WEEE |
MAXIMALE EINFÜGEDÄMPFUNG
| MAXIMALE EINFÜGUNGSDÄMPFUNG | |||
|---|---|---|---|
| Split Ratio (weitere auf Anfrage) | 50:50 | 60:40 | 70:30 |
| Singlemode OS1, OS2 | 3.4 dB / 3.4 dB | 2.5 dB / 4.5 dB | 1.7 dB / 5.8 dB |
PacketRaven Portable 1G Hybrid SM TAPs
Die portabel hybriden PacketRaven 1G Singlemode Fiber-TAPs mit Kupfer-/RJ45-Monitoring Ports von PacketRaven sind eine kompakte, hochzuverlässige Lösung für das Monitoring von 1G-Netzwerken in Singlemode-Umgebungen, die die Standards 1000Base-LX und 1000Base-ZX unterstützen. Dank ihrer FPGA-basierten Architektur gewährleisten sie extrem niedrige Latenzzeiten und garantieren null Paketverluste, selbst bei Analysen mit sehr hohem Datendurchsatz.
Im Gegensatz zu SPAN-Ports spiegeln diese TAPs 100% des Netzwerkverkehrs, einschließlich FCS/CRC-fehlerhafter Pakete, die von SPANs normalerweise verworfen werden, und ermöglichen so eine vollständige forensische Visibilität. Sie sind im Netzwerk vollständig unsichtbar und besitzen weder eine IP- noch eine MAC-Adresse. Da sie nicht entdeckt oder kompromittiert werden können eliminieren sie so potentielle Cyberangriffsvektoren.
Diese TAPs verursachen keine zusätzlichen Latenzen oder Fehlerquellen und bieten durch die NEOX-Datendiodenfunktion eine galvanische Trennung, die einen absoluten Rückwegschutz gewährleistet.
Sie unterstützen flexible Einsatzszenarien über Breakout-, Aggregations- und Regenerationsmodi, die über einfache DIP-Schalter konfigurierbar sind, und sie somit Plug-and-Play-fähig machen. Die Stromversorgung kann über redundante AC/DC-Einheiten (5 V) oder einen 12–48-V-Gleichstromeingang erfolgen, was die Ausfallsicherheit für missionskritische Applikationen erhöht. Mit Unterstützung für bis zu 16K Jumbo Frames und anpassbaren optischen Split-Ratios (50:50 bis 90:10) lassen sich PacketRaven TAPs leicht an spezifische Monitoring-Anforderungen anpassen.
Für Branchen mit besonders hohen Sicherheitsanforderungen bieten wir noch eine speziell gehärtete Version dieser hybriden Fiber-TAPs an. Diese besitzen außer einer gesicherten Firmware und Secureboot noch spezielle Sicherheitsschrauben gegen unerwünschtes Öffnen, sowie Sicherheitssiegel gegen unbemerktes Öffnen und sind IEC 62443 zertifiziert.
MODELLE
| HYBRIDE SINGLEMODE FIBER-TAP MODELLE – STANDARD | |||||||
|---|---|---|---|---|---|---|---|
Alle TAPs für den Fasertyp OS2 sind auch mit OS1 kompatibel!
(siehe „Montageoptionen“) | |||||||
| Artikelnummer | Standard | Netzwerk | Faser-Typ | Wellen- länge | Split Ratio | Interface NET./MON. | |
| PRP-OS2-SLC | 1000Base-LX | 1G | OS2 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 |
| PRP-OS2-SLS | 1000Base-LX | 1G | OS2 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | SFP |
| PRP-OS2-SLZC | 1000Base-ZX | 1G | OS2 | 1550 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 |
| PRP-OS2-SLZS | 1000Base-ZX | 1G | OS2 | 1550 nm | 50:50, 60:40 oder 70:30 * | LC | SFP |
* Weitere auf Anfrage
| HYBRIDE SINGLEMODE FIBER-TAP MODELLE – HARDENED | ||||||||
|---|---|---|---|---|---|---|---|---|
Alle TAPs für den Fasertyp OS2 sind auch mit OS1 kompatibel!
(siehe „Montageoptionen“) | ||||||||
| Artikelnummer | Standard | Netzwerk | Faser-Typ | Wellen- länge | Split Ratio | Interface NET./MON. | Betriebsmodi | |
| PRP-OS2-SLC-1GA-S | 1000Base-LX | 1G | OS2 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation, Breakout, Regeneration |
| PRP-OS2-SLC-1GAO-S | 1000Base-LX | 1G | OS2 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation |
| PRP-OS2-SLC-1GBO-S | 1000Base-LX | 1G | OS2 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Breakout |
| PRP-OS2-SLZC-1GA-S | 1000Base-ZX | 1G | OS2 | 1550 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation, Breakout, Regeneration |
| PRP-OS2-SLZC-1GAO-S | 1000Base-ZX | 1G | OS2 | 1550 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation |
| PRP-OS2-SLZC-1GBO-S | 1000Base-ZX | 1G | OS2 | 1550 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Breakout |
* Weitere auf Anfrage
HIGHLIGHTS
- 1000Base-LX und 1000Base-ZX – unterstützte Netzwerkgeschwindigkeit: 1G
- Sicheres, grundsolides FPGA-basiertes Design
- Alternative zu SPAN-/Mirror-Ports – spiegelt 100% des Datenverkehrs inklusive FCS/CRC fehlerbehaftete Pakete, die eventuell von SPANs verworfen werden
- Unsichtbar im Netzwerk, keine IP-Adresse, keine MAC-Adresse, kann nicht gehackt werden
- Garantiert keine Paketverluste
- 100% passiv ohne Beeinträchtigung der aktiven Netzwerkverbindung, keine zusätzliche Latenzzeit
- Stromversorgung über redundante AC/DC-Netzteile (5V) und/oder 12-48V DC-Spannung
- Unterstützen PoE 802.3af Passthrough
- Unterstützen Fail-Safe-Modus für Ausfallsicherheit bei Stromausfall
- Unterstützen Breakout-, Aggregation- und Regeneration-Modus
- 100% rückwirkungsfrei durch galvanische Trennung (Datendioden-Funktion)
- Unterstützen bis zu 16k Jumbo Frames
- Plug-n-Play – Betriebsmoduswechsel über DIP-Schalter
- Verschiedene Montageoptionen verfügbar
- Entwickelt, assembliert, zertifiziert und getestet in Deutschland
MAßE, GEWICHT & ZERTIFIZIERUNGEN
| ABMESSUNGEN (BxHxT) / GEWICHT | ZERTIFIZIERUNGEN |
|---|---|
| 10,6 cm x 3,5 cm x 16,4 cm / ca. 0,5 kg | CE, FCC, RoHS, WEEE, EN 55032 KL. A/B, EN 55035, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 50121-4:2016*, EN 50129* |
MAXIMALE EINFÜGEDÄMPFUNG
| MAXIMALE EINFÜGUNGSDÄMPFUNG | |||
|---|---|---|---|
| Split Ratio (weitere auf Anfrage) | 50:50 | 60:40 | 70:30 |
| Singlemode OS1, OS2 | 3.4 dB / 3.4 dB | 2.5 dB / 4.5 dB | 1.7 dB / 5.8 dB |
PacketRaven Portable 400G MM Fiber-TAPs
Die portablen PacketRaven 1-400Gbps Multimode Fiber-TAPs sind eine äußerst vielseitige, vollständig passive optische Netzwerkverkehrsabgriffs-lösung, die für die Unterstützung von Hochgeschwindigkeitsnetzwerken der nächsten Generation von 1 Gbit/s bis 400 Gbit/s entwickelt wurde. Dank ihrer extrem niedrigen Latenz garantieren sie selbst bei maximalem Durchsatz einen Paketverlust von null.
Im Gegensatz zu SPAN-Ports erfasst diese TAPs 100% des Datenverkehrs, einschließlich FCS/CRC-fehlerhafter Pakete, und sind damit ideal für forensische Analysen und präzise Netzwerkvisibilität. Ihre für das Netzwerk unsichtbare Architektur ohne IP- oder MAC-Adresse gewährleistet vollständige Tarnung und Immunität gegen Cyberangriffe und bietet eine sichere Grundlage für sensible Umgebungen wie im Finanzsektor, im Verteidigungswesen oder kritische Infrastrukturen.
Die Unterstützung von bis zu 16K Jumbo Frames und variablen optischen Split-Ratios (50:50 bis 90:10) gewährleistet, dass sie vielfältige Anwendungsfälle abdecken, vom Echtzeit-Monitoring bis zur kontinuierlichen Paketaufzeichnung. Als rein passive TAPs benötigen sie keine externe Stromversorgung und gewährleisten so eine unterbrechungsfreie Weiterleitung des Datenverkehrs auch bei Stromausfällen. Sie sind Plug-and-Play-fähig und mit verschiedenen Montageoptionen erhältlich, darunter tragbare Feldkits und Rack-Montagekonfigurationen, wodurch sie sich hervorragend für Labor-, Rechenzentrums- und Remote-Feldapplikationen eignen.
Mit einer Performance von bis zu 400 Gbit/s bieten die portablen Fiber-TAPs von PacketRaven unübertroffene Zuverlässigkeit, Transparenz und Sicherheit für moderne optische Hochgeschwindigkeitsnetzwerke.
Für Branchen mit besonders hohen Sicherheitsanforderungen bieten wir noch eine Secure Version dieser passiven Fiber-TAPs an. Diese besitzen eine zusätzliche Datendiodenfunktionalität die eine 100-prozentige Isolierung des Rückwegs sicherstellt.
MODELLE
| OM4/OM5 MULTIMODE FIBER-TAP MODELLE – STANDARD | |||||||
|---|---|---|---|---|---|---|---|
Alle TAPs für den Fasertyp OM5 sind auch OM4 und OM3 kompatibel!
(siehe „Montageoptionen“) | |||||||
| Artikelnummer | Netzwerk | Faser-Typ | Wellen-länge | Split Ratio | Interface NET./MON. | TAP- Version | |
| PRP-OM4-SLL | 100M/1G/ 10G/25G | OM4 | 850 / 1310 nm | 50:50, 60:40 oder 70:30 * | LC | LC | Single-TAP |
| PRP-OM4-DLL | 100M/1G/ 10G/25G | OM4 | 850 / 1310 nm | 50:50, 60:40 oder 70:30 * | LC | LC | Dual-TAP |
| PRP-OM4-SMM | 100M/1G/ 10G/25G/ 40G/50G/ 100G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | MTP® | MTP® | Single-TAP |
| PRP-OM4-DMM | 100M/1G/ 10G/25G/ 40G/50G/ 100G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | MTP® | MTP® | Dual-TAP |
| PRP-OM5-SLL | 100M/1G/10G/25G/ 40G/50G/100G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC | LC | Single-TAP |
| PRP-OM5-DLL | 100M/1G/10G/25G/ 40G/50G/100G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC | LC | Dual-TAP |
| PRP-OM5-SMM | 100M/1G/10G/25G/ 40G/50G/100G/ 200G/400G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | MTP® | MTP® | Single-TAP |
| PRP-OM5-DMM | 100M/1G/10G/25G/ 40G/50G/100G/ 200G/400G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | MTP® | MTP® | Dual-TAP |
* Weitere auf Anfrage
| OM4/OM5 MULTIMODE FIBER-TAP MODELLE – SECURE | |||||||
|---|---|---|---|---|---|---|---|
Alle TAPs für den Fasertyp OM5 sind auch OM4 und OM3 kompatibel!
(siehe „Montageoptionen“) | |||||||
| Artikelnummer | Netzwerk | Faser-Typ | Wellen-länge | Split Ratio | Interface NET./MON. | TAP- Version | |
| PRP-OM4-SLL-S | 100M/1G/ 10G/25G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | LC | LC | Single-TAP |
| PRP-OM4-DLL-S | 100M/1G/ 10G/25G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | LC | LC | Dual-TAP |
| PRP-OM4-SMM-S | 100M/1G/ 10G/25G/ 40G/50G/ 100G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | MTP® | MTP® | Single-TAP |
| PRP-OM4-DMM-S | 100M/1G/ 10G/25G/ 40G/50G/ 100G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | MTP® | MTP® | Dual-TAP |
| PRP-OM5-SLL-S | 100M/1G/ 10G/25G/ 40G/50G/ 100G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC | LC | Single-TAP |
| PRP-OM5-DLL-S | 100M/1G/ 10G/25G/ 40G/50G/ 100G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC | LC | Dual-TAP |
| PRP-OM5-SMM-S | 100M/1G/ 10G/25G/ 40G/50G/ 100G/200G/ 400G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | MTP® | MTP® | Single-TAP |
| PRP-OM5-DMM-S | 100M/1G/ 10G/25G/ 40G/50G/ 100G/200G/ 400G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | MTP® | MTP® | Dual-TAP |
* Weitere auf Anfrage
HIGHLIGHTS
- Unterstützte Netzwerkgeschwindigkeiten: 1G, 2.5G, 5G, 10G, 25G, 40G, 50G, 100G, 200G und 400G
- Alternative zu SPAN-Ports – spiegelt 100 % des Datenverkehrs einschließlich FCS/CRC-fehlerhafter Pakete, die von SPANs möglicherweise verworfen werden
- Unsichtbar im Netzwerk, keine IP-Adresse, keine MAC-Adresse, kann nicht gehackt werden
- Garantiert keine Paketverluste
- 100% passiv, ohne Beeinträchtigung der aktiven Netzwerkverbindung, keine zusätzliche Latenz
- In verschiedenen Split-Ratios erhältlich – z. B. 50:50, 60:40, 70:30 (weitere auf Anfrage)
- Keine Stromversorgung erforderlich, 100% passiv
- Plug-and-Play
- Unterstützt bis zu 16k Jumbo-Frames
- Verschiedene Montageoptionen verfügbar
- Entwickelt, assembliert, zertifiziert und getestet in Deutschland
MAßE, GEWICHT & ZERTIFIZIERUNGEN
| ABMESSUNGEN (BxHxT) / GEWICHT | ZERTIFIZIERUNGEN |
|---|---|
| 10,6 cm x 3,5 cm x 16,4 cm / ca. 0,5 kg | CE, FCC, RoHS, WEEE |
MAXIMALE EINFÜGEDÄMPFUNG
| MAXIMALE EINFÜGUNGSDÄMPFUNG | |||
|---|---|---|---|
| Split Ratio (weitere auf Anfrage) | 50:50 | 60:40 | 70:30 |
| Multimode OM3, OM4, OM5 | 3.8 dB / 3.8 dB | 2.8 dB / 4.8 dB | 2.2 dB / 6.1 dB |
PacketRaven Portable 100M/1G Hybrid MM TAPs
Die portabel hybriden PacketRaven 100M/1G Multimode Fiber-TAPs mit Kupfer-/RJ45-Monitoring Ports von PacketRaven sind eine kompakte, hochzuverlässige Lösung für das Monitoring von 100M- oder 1G-Netzwerken in Multimode-Umgebungen, die die Standards 100Base-FX (OM3, OM4) und 1000Base-SX (OM4,OM5) unterstützen. Dank ihrer FPGA-basierten Architektur gewährleisten sie extrem niedrige Latenzzeiten und garantieren null Paketverluste, selbst bei Analysen mit sehr hohem Datendurchsatz.
Im Gegensatz zu SPAN-Ports spiegeln diese TAPs 100% des Netzwerkverkehrs, einschließlich FCS/CRC-fehlerhafter Pakete, die von SPANs normalerweise verworfen werden, und ermöglichen so eine vollständige forensische Visibilität. Sie sind im Netzwerk vollständig unsichtbar und besitzen weder eine IP- noch eine MAC-Adresse. Da sie nicht entdeckt oder kompromittiert werden können eliminieren sie so potentielle Cyberangriffsvektoren.
Diese TAPs verursachen keine zusätzlichen Latenzen oder Fehlerquellen und bieten durch die NEOX-Datendiodenfunktion eine galvanische Trennung, die einen absoluten Rückwegschutz gewährleistet.
Sie unterstützen flexible Einsatzszenarien über Breakout-, Aggregations- und Regenerationsmodi, die über einfache DIP-Schalter konfigurierbar sind, und sie somit Plug-and-Play-fähig machen. Die Stromversorgung kann über redundante AC/DC-Einheiten (5 V) oder einen 12–48-V-Gleichstromeingang erfolgen, was die Ausfallsicherheit für missionskritische Applikationen erhöht. Mit Unterstützung für bis zu 16K Jumbo Frames und anpassbaren optischen Split-Ratios (50:50 bis 90:10) lassen sich PacketRaven TAPs leicht an spezifische Monitoring-Anforderungen anpassen.
Für Branchen mit besonders hohen Sicherheitsanforderungen bieten wir noch eine speziell gehärtete Version dieser hybriden Fiber-TAPs an. Diese besitzen außer einer gesicherten Firmware und Secureboot noch spezielle Sicherheitsschrauben gegen unerwünschtes Öffnen, sowie Sicherheitssiegel gegen unbemerktes Öffnen und sind IEC 62443 zertifiziert.
MODELLE - STANDARD
| HYBRIDE OM3/OM4/OM5 MULTIMODE FIBER-TAP MODELLE – STANDARD | |||||||
|---|---|---|---|---|---|---|---|
|
Alle TAPs für den Fasertyp OM4 sind auch OM3 kompatibel! Alle TAPs für den Fasertyp OM5 sind auch OM4 und OM3 kompatibel! Wenn Sie ein TAP mit DIN-Hutschienen-Montageclip benötigen, bestellen Sie bitte zusätzlich den Montageclip PRP-DIN-CLIP! Wenn Sie ein TAP für die Rackmount-Montage benötigen, bestellen Sie bitte zusätzlich die Frame-Bügel PRP-1U3-CLIP, sowie ggf. den Rackmount-Einbaurahmen für 3 TAPs PRP-1U3-V2!
(siehe „Montageoptionen“)
|
|||||||
| Artikelnummer | Standard | Netzwerk | Faser-Typ | Wellen-länge | Split Ratio | Interface NET./MON. | |
| PRP-OM3FX-SLC | 100Base-FX | 100M | OM3 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC Multimode | RJ45 |
| PRP-OM3FX-SLS | 100Base-FX | 100M | OM3 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC Multimode | SFP |
| PRP-OM4FX-SLC | 100Base-FX | 100M | OM4 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC Multimode | RJ45 |
| PRP-OM4FX-SLS | 100Base-FX | 100M | OM4 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC Multimode | SFP |
| PRP-OM4-SLC | 1000Base-SX | 1G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | LC Multimode | RJ45 |
| PRP-OM4-SLS | 1000Base-SX | 1G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | LC Multimode | SFP |
| PRP-OM5-SLC | 1000Base-SX | 1G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC Multimode | RJ45 |
| PRP-OM5-SLS | 1000Base-SX | 1G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC Multimode | SFP |
MODELLE - HARDENED
| HYBRIDE OM3/OM4/OM5 MULTIMODE FIBER-TAP MODELLE – HARDENED | ||||||||
|---|---|---|---|---|---|---|---|---|
| Alle TAPs für den Fasertyp OM4 sind auch OM3 kompatibel! Alle TAPs für den Fasertyp OM5 sind auch OM4 und OM3 kompatibel! Wenn Sie ein TAP mit DIN-Hutschienen-Montageclip benötigen, bestellen Sie bitte zusätzlich den Montageclip PRP-DIN-CLIP! Wenn Sie ein TAP für die Rackmount-Montage benötigen, bestellen Sie bitte zusätzlich die Frame-Bügel PRP-1U3-CLIP, sowie ggf. den Rackmount-Einbaurahmen für 3 TAPs PRP-1U3-V2!
(siehe „Montageoptionen“) |
||||||||
| Artikelnummer | Standard | Netzwerk | Faser-typ | Wellen-länge | Split Ratio | Interface NET./MON. | Betriebsmodi | |
| PRP-OM3FX-SLC-100MA-S | 100Base-FX | 100M | OM3 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation, Breakout, Regeneration |
| PRP-OM3FX-SLC-100MAO-S | 100Base-FX | 100M | OM3 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation |
| PRP-OM3FX-SLC-100MBO-S | 100Base-FX | 100M | OM3 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Breakout |
| PRP-OM4FX-SLC-100MA-S | 100Base-FX | 100M | OM4 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation, Breakout, Regeneration |
| PRP-OM4FX-SLC-100MAO-S | 100Base-FX | 100M | OM4 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation |
| PRP-OM4FX-SLC-100MBO-S | 100Base-FX | 100M | OM4 | 1310 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Breakout |
| PRP-OM4-SLC-1GA-S | 1000Base-SX | 1G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation, Breakout, Regeneration |
| PRP-OM4-SLC-1GAO-S | 1000Base-SX | 1G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation |
| PRP-OM4-SLC-1GBO-S | 1000Base-SX | 1G | OM4 | 850 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Breakout |
| PRP-OM5-SLC-1GA-S | 1000Base-SX | 1G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation, Breakout, Regeneration |
| PRP-OM5-SLC-1GAO-S | 1000Base-SX | 1G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Aggregation |
| PRP-OM5-SLC-1GBO-S | 1000Base-SX | 1G | OM5 | 850 nm – 950 nm | 50:50, 60:40 oder 70:30 * | LC | RJ45 | Breakout |
HIGHLIGHTS
- 100M Multimode 100Base-FX und 1G Multimode 1000Base-SX – unterstützte Netzwerkgeschwindigkeiten: 100M und 1G
- Sicheres, grundsolides FPGA-basiertes Design
- Alternative zu SPAN-/Mirror-Ports – spiegelt 100% des Datenverkehrs inklusive FCS/CRC fehlerbehaftete Pakete, die eventuell von SPANs verworfen werden
- Unsichtbar im Netzwerk, keine IP-Adresse, keine MAC-Adresse, kann nicht gehackt werden
- Garantiert keine Paketverluste
- 100% passiv ohne Beeinträchtigung der aktiven Netzwerkverbindung, keine zusätzliche Latenzzeit
- In verschiedenen Split-Ratios erhältlich – z. B. 50:50, 60:40, 70:30 (weitere auf Anfrage)
- Stromversorgung über redundante AC/DC-Netzteile (5V) und/oder 12-48V DC-Spannung
- Unterstützen PoE 802.3af Passthrough
- Unterstützen Fail-Safe-Modus für Ausfallsicherheit bei Stromausfall
- Unterstützen Breakout-, Aggregation- und Regeneration-Modus
- 100% rückwirkungsfrei durch galvanische Trennung (Datendioden-Funktion)
- Unterstützen bis zu 16k Jumbo Frames
- Plug-n-Play – Betriebsmoduswechsel über DIP-Schalter
- Verschiedene Montageoptionen verfügbar
- Entwickelt, assembliert, zertifiziert und getestet in Deutschland
MAßE, GEWICHT & ZERTIFIZIERUNGEN
| ABMESSUNGEN (BxHxT) / GEWICHT | ZERTIFIZIERUNGEN |
|---|---|
| 10,6 cm x 3,5 cm x 16,4 cm / ca. 0,5 kg | CE, FCC, RoHS, WEEE, EN 55032 KL. A/B, EN 55035, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 50121-4:2016*, EN 50129* |
MAXIMALE EINFÜGEDÄMPFUNG
| MAXIMALE EINFÜGUNGSDÄMPFUNG | |||
|---|---|---|---|
| Split Ratio (weitere auf Anfrage) | 50:50 | 60:40 | 70:30 |
| Multimode OM3, OM4, OM5 | 3.8 dB / 3.8 dB | 2.8 dB / 4.8 dB | 2.2 dB / 6.1 dB |
PacketRaven Portable TAP Zubehör
Die portablen Netzwerk-TAPs von PacketRaven wurden mit Blick auf maximale Vielseitigkeit und Mobilität entwickelt und sind daher ideal für temporäre, als auch permanente, Einsätze im Innen- und Außenbereich. Die Geräte sind sofort nach dem Auspacken voll einsatzfähig und benötigen kein weiteres Zubehör.
In strukturierten Umgebungen, wie z.B. in Rechenzentren und Industrieanlagen, können die TAPs jedoch bequem in einem Standard 19″ Server-Rack installiert werden, indem unser spezieller Server-Rack-Montagerahmen verwendet wird, der bis zu 3 PacketRaven Portable TAPs nebeneinander aufnehmen kann. Um die TAPs innerhalb des Montagerahmens zu befestigen, wird das Rackmount Frame Mounting Kit benötigt. Beide Artikel sind als Zubehör erhältlich und ermöglichen eine stabile, professionelle Installation, die platzsparend und übersichtlich ist.
Alternativ zum Rackeinbau können die PacketRaven TAPs auch auf TS35/7,5 DIN-Hutschienen montiert werden, die üblicherweise in Industrie- und Feldumgebungen verwendet werden. Zu diesem Zweck bieten wir einen DIN-Schienen-Montageclip an, der eine einfache und sichere Befestigung ermöglicht. Der Clip ist um 180° drehbar und ermöglicht so eine flexible Ausrichtung der Ports des TAPs entsprechend den spezifischen Installationsanforderungen. Dies ist besonders nützlich bei beengten Platzverhältnissen oder wenn ein Zugang von vorne erforderlich ist.
Darüber hinaus bieten wir kundenspezifische Y-Kabel als Teil des Zubehörs an, die ein effizientes und sauberes Kabelmanagement in Breakout- oder Aggregationskonfigurationen ermöglichen. Diese Kabel sind so konstruiert, dass sie den Performance-Standards der PacketRaven TAPs entsprechen und die Signalintegrität und Zuverlässigkeit in jedem Einsatzszenario gewährleisten. Mit all diesen Montage- und Konnektivitätsoptionen bieten die PacketRaven Portable TAPs eine unübertroffene Anpassungsfähigkeit, die es dem Anwender ermöglicht, sie in mobilen Setups, sicheren Rack-Umgebungen oder robusten Industriesystemen einzusetzen, ohne dabei Kompromisse bei der Performance oder Zugänglichkeit einzugehen.
TAP-MONTAGE
| ARTIKELNUMMER | BESCHREIBUNG |
|---|---|
| PRP-1U3-V2 | Serverschrank-Einbaurahmen für 3 portable TAPs |
| PRP-1U3-BP-V2 | Blindplatte für Einbaurahmen PRP-1U3-V2 |
| PRP-1U3-CLIP | TAP Rackmount-Frame-Bügel für Einbaurahmen PRP-1U3-V2 |
| PRP-DIN-CLIP | TAP Hutschienen-Montageclip |
NETZTEILE
| SKU | DESCRIPTION |
|---|---|
| PRP-PS-INT | Power supply with with interchangeable EU, UK, and US plug heads (Two of these power supplies are already included with every portable active Network TAP) |
| PRP-PS-EU | Power supply with EU plug (head) |
| PRP-PS-UK | Power supply with UK plug (head) |
| PRP-PS-US | Power supply unit with US plug (head) |
| PRP-PS-*-A | Plug head *EU, *UK or *US |
| PRP-PS-C14-25W | Switching power supply with C14 socket on input side according to IEC60320, to be connected to PDU via C13-C14 cable |
SFP-TRANSCEIVER
NEOXPacketRaven TAPs unterstützen grundsätzlich alle MSA-konformen SFP-Transceiver!
Eine Auswahl der von uns bereits getesteten SFP-Transceiver finden Sie in unserer SFP-Transceiver Kompatibilitätsübersicht
| ARTIKELNUMMER | LINK | STECKVB. | BETRIEBSTEMP. | LLD1 |
|---|---|---|---|---|
| NX-SFP-TX-1G | 1000Base-T | RJ45 | 0°C bis 70°C | ✅ |
| NX-SFP-SX-1G | 1000Base-SX | LC | 0°C bis 70°C | ✅ |
| NX-SFP-LX10-1G | 1000Base-LX; 10 km | LC | 0°C bis 70°C | ✅ |
| NX-SFP-LX20-1G | 1000Base-LX; 20 km | LC | 0°C bis 70°C | ✅ |
| NX-SFP-LX40-1G | 1000Base-SX; 40 km | LC | 0°C bis 70°C | ✅ |
| NX-SFP-ZX80-1G | 1000Base-ZX; 80 km | LC | 0°C bis 70°C | ✅ |
| NX-SFP-ZX120-1G | 1000Base-ZX; 120 km | LC | 0°C bis 70°C | ✅ |
| NX-SFP-ZX160-1G | 1000Base-ZX; 160 km | LC | 0°C bis 70°C | ✅ |
| NX-SFP-FX-100M | 100Base-FX | LC | 0°C bis 70°C | ✅ |
1 Link Loss Detection
Y-KABEL FÜR FIBER-TAPS
| ARTIKELNUMMER | FASERTYP | QUERSCHNITT | BEZEICHNUNG | KABELLÄNGE |
|---|---|---|---|---|
| NX-LC-Y-PC-OS2-1M | OS2* | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 1m |
| NX-LC-Y-PC-OS2-2M | OS2* | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 2m |
| NX-LC-Y-PC-OS2-3M | OS2* | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 3m |
| NX-LC-Y-PC-OS2-5M | OS2* | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 5m |
| NX-LC-Y-PC-OM4-1M | OM4 | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 1m |
| NX-LC-Y-PC-OM4-2M | OM4 | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 2m |
| NX-LC-Y-PC-OM4-3M | OM4 | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 3m |
| NX-LC-Y-PC-OM4-5M | OM4 | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 5m |
| NX-LC-Y-PC-OM5-1M | OM5 | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 1m |
| NX-LC-Y-PC-OM5-2M | OM5 | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 2m |
| NX-LC-Y-PC-OM5-3M | OM5 | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 3m |
| NX-LC-Y-PC-OM5-5M | OM5 | 3,0mm | Y-Kabel / Special Patchcord LC/PC-LC/PC Duplex | 5m |
EINSATZGEBIETE
SERVICE & SUPPORT
Unübertroffener Multi-Level-Service und -Support
der Sie beruhigt schlafen lässt
FEATURED ASSETS
Sie haben Probleme - wir haben Lösungen
Infographic
Why You Need a Network Tap
White Paper
Network Tap vs SPAN/Mirror Port
Product Brochure
A Complete Guide to Products
