Volle Netzwerkvisibilität bis zu 100G
4x 100G | Modulares Chassis | Service Chaining | Filtering Support
FUNDAMENTALE NETZWERKVISIBILITÄT
Zugang zu Data-in-Motion und Network Intelligence in Echtzeit

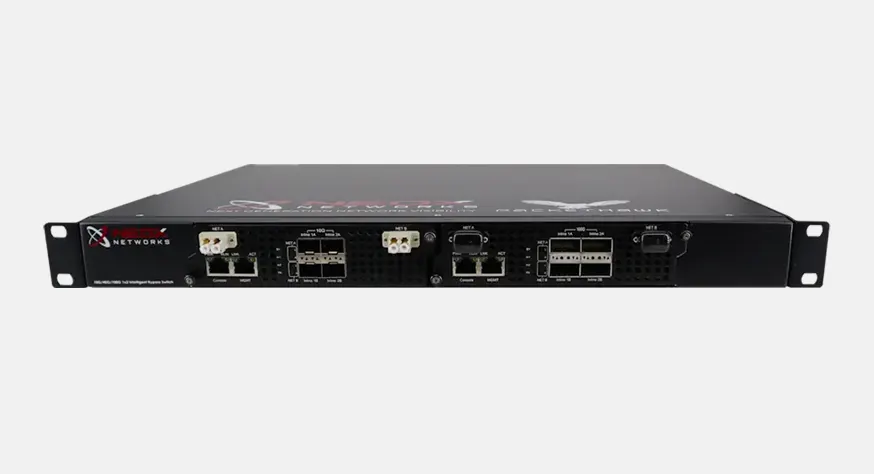

PacketHawk Inline Bypass-Netzwerk-TAP
Der NEOX PacketHawk Inline Bypass-Netzwerk-TAP ist eine leistungsstarke, skalierbare Lösung, die einen unterbrechungsfreien Datenfluss und maximale Transparenz in Hochgeschwindigkeitsnetzwerken mit bis zu 100 Gbit/s ohne Paketverlust gewährleistet. Seine flexiblen Einsatzmöglichkeiten unterstützen sowohl den Inline- als auch den Out-of-Band-Modus und machen ihn ideal für verschiedene betriebliche Anforderungen. Das System ermöglicht die Inline-Bypass-Konnektivität für bis zu zwei Monitoring-Geräte auf einer einzigen Netzwerkverbindung und bietet Inline-Tool-Chaining und Lastenausgleich in aktiven/aktiven oder Aktiv/Passiv-Konfigurationen, um die Monitoring-Fähigkeiten und Redundanz zu verbessern.
Mit sechs wählbaren Bypass-Modi – Auto, Semi-Auto, Forced Inline, Forced Bypass, Tap-Separate und Tap-Aggregate – bietet es eine unübertroffene Vielseitigkeit für komplexe Netzwerkumgebungen. PacketHawk überwacht kontinuierlich den Zustand, die Geschwindigkeit und den Duplex-Status der Ports, um die Netzwerkintegrität zu gewährleisten und eine schnelle Reaktion auf etwaige Fehler zu ermöglichen. Im Falle eines Ausfalls leitet die redundante Bypass-Funktion den Datenverkehr automatisch um, wodurch Datenverluste verhindert werden und die Verfügbarkeit aufrechterhalten bleibt.
Der TAP-Modus unterstützt eine flexible Any-to-Any-Traffic-Zuordnung von Netz A zu Netz B, während der Mirror-Modus eine intuitive Zuordnung von Inline-Ports für eine effiziente Traffic-Spiegelung ermöglicht. Erweiterte Filterfunktionen nach IP-Adresse und Port ermöglichen eine präzise Steuerung der weitergeleiteten Daten und optimieren so Performance und Sicherheit. Als wichtige Komponente in ausfallsicheren Netzwerkarchitekturen fungiert der PacketHawk Inline Bypass-TAP nicht nur als Ausfallsicherung für Inline-Geräte, sondern ermöglicht auch eine sichere und nahtlose Umleitung des Datenverkehrs für Monitoring und Analyse.
Mit seinem umfassenden Funktionsumfang und seinem modularen Aufbau ist PacketHawk ein unverzichtbares Werkzeug für Netzwerkteams, die in anspruchsvollen Umgebungen maximale Zuverlässigkeit, Sicherheit und Betriebskontinuität benötigen.
MODEL
| PACKETHAWK CHASSIS | |
|---|---|
| Artikelnummer | Beschreibung |
| NX-PH-BS-CH | Chassis für bis zu 2 Modules |
MODULE
| PACKETHAWK MODULE | |
|---|---|
| Artikelnummer | Beschreibung |
| NX-PH-BS-M10S | 1/10 Gigabit Bypass-TAP I/F Modul (SR) |
| NX-PH-BS-M10L | 1/10 Gigabit Bypass-TAP I/F Modul (LR) |
| NX-PH-BS-M40S | 40 Gigabit Bypass-TAP I/F Modul (SR4) |
| NX-PH-BS-M40L | 40 Gigabit Bypass-TAP I/F Modul (LR4) |
| NX-PH-BS-M100S | 40/100 Gigabit Bypass-TAP I/F Modul (SR4) |
| NX-PH-BS-M100L | 40/100 Gigabit Bypass-TAP I/F Modul (LR4) |
HIGHLIGHTS
- Unterstützt 1G/10G/40G/100G Netzwerke
- Unterstützt 2 Inline-Geräte an einer einzigen Netzwerkleitung
- Heartbeat-Paket: ICMP, IPX, UDP, Firewall-Unterstützung
- Netzwerk- und Inline-Port-Zustandsprüfung sowie Geschwindigkeits- und Duplex-Überwachung
- 6 Bypass-Betriebsarten: Auto, Semi-auto, Inline erzwingen, Bypass erzwingen, Tap-separate, Tap-aggregate
- Konsole, Telnet, SSH, HTTP, HTTPS-Schnittstellen
- Link Loss Detection (LLD), Verhalten bei Ausfall einer Netzwerkverbindung
- Redundantes Bypass-Verhalten bei Ausfall eines Bypass-TAPs/Switches: Active Bypass, Passive Bypass
- Unterstützung des TAP-Modus : Net A, Net B Verkehr Any-to-Any Mapping
- Unterstützt den Mirror-Modus: Zuordnung von Inline 1 zu Inline 2, Inline 2 zu Inline 1 Portverkehr
- Filterung nach Inline-Port IP, Port : einschließen oder ausschließen
- Syslog-Unterstützung (Registrierung von bis zu 5 Syslog-Servern)
- Unterstützt ACL (Access Control List) Richtlinien für den Management Port
KEY FEATURES
- 19” 1HE Rackmount 2-Slot Chassis, Modular
- Hochverfügbarkeit, 1×2 Inline Bypass TAP unterstützt (1) Netzwerkleitung (2) Inline Devices
- Inline Device Heartbeat Health Check – Unidirektional, Bidirektional
- Unterstützte Heartbeat-Pakete : ICMP, IPX, UDP(* TCP) und Firewall Health Check (* Spezial Feature)
- System status LED-Indikatoren
- Netzwerk/Inline Port Link/Aktivität, Betriebsmodus (Bypass/Inline), Power, Lüfter
- Unterstützte Paketgröße : 64~9,000 byte
- Netzwerkverkehr Auto-Refresh Statistiken per Port : Byte/bps/pps, Uni/Multi/Broadcast Packet, Paketgröße, Util%, Runt/Jumbo Paket, CRC-Fehler, Drop-Zähler
- Betriebsmodus
- Netzwerk : Auto, Semi-Auto, Force Inline, Force Bypass
- Inline: Single, Service-Chain, Load-Balance, Active/Standby und TAP(Mirror) Modus
- Kombination von Inline und TAP-Modus möglich: „2 x Inline“ oder „1 x Inline + 1 x TAP“ oder „2 x TAP“
- Inline Port TAP(Mirror) Modus unterstützt
- Net A, Net B Netzwerkverkehr Any-to-Any Mapping
- Breakout, Aggregation
- Redundanter Bypass-Betrieb im Falle eines Bypass TAP Fehlers : Aktiver Bypass, Passiver Bypass
- LLD (Link Loss Detection) Betrieb im Falle eines Ausfalls des Netzwerk-Links
- Link-Drop Betrieb: Inline Device Fehler oder Netzwerk-Link Fehler
- Inline-Port L3/L4 Filtering – Inkludieren oder Exkludieren
- Syslog (Internal – Logging & Viewer, External – bis zu 3 Syslog Server)
- SNMP v2/3, NTP
- RADIUS, TACACS+, LDAP
- 2 Management-Ports (Seriell Konsole, Ethernet)
- Management-Zugang – Telnet, SSH, HTTP, HTTPS (Aktivieren/Deaktivieren, Service Port Custom)
- ACL (Access Control List) auf dem Management-Port (Basierend auf Host- & Netzwerkadresse)
- Port DDM (Digital Diagnostic Monitoring)
- Systemstatus-Monitoring LED-Indikator (Stromversorgung, Lüfter, Port Link/Aktivität, Betriebsmodus)
- Konfiguration Export/Import

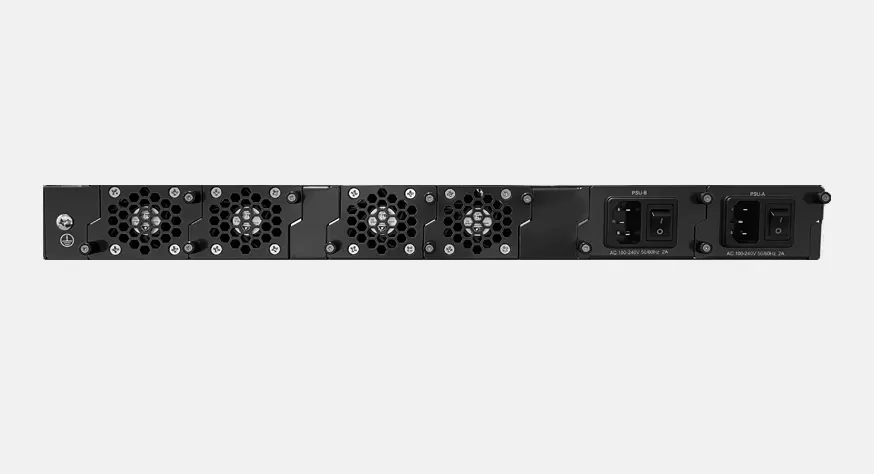

- Hot-Swappable redundante Stromversorgungseinheiten & Lüftermodule
TECHNISCHE SPEZIFIKATIONEN
-
Dies ist ein leeres Gehäuse (mit Stromversorgungen), das mit den entsprechenden Modulen bestückt wird (siehe unten)
Abmessungen & Gewicht
- Größe: 440mm x 410mm x 44mm (B x T x H)
- Gewicht: 5,5 kg
Stromversorgung
- Leistung: 100~240VAC, 2A,50/60Hz, typisch: 70W, max.: 90W
- 1+1 Redundante, im laufenden Betrieb austauschbare Stromversorgungsmodule
Betriebstemperatur
- 0° – 50° Celsius
Relative Luftfeuchtigkeit
- 10% – 90% (nicht kondensierend)
Einsatzszenarien
SERVICE & SUPPORT
Unübertroffener Multi-Level-Service und -Support
der Sie beruhigt schlafen lässt
NEOXPacketHawk Bypass-TAPs werden mit NEOX SILVER Support geliefert und können auf GOLD Support aufgerüstet werden, um im Falle eines Hardwareausfalls einen erweiterten Austausch zu ermöglichen.
